Laser ISO9001 direktes PWB-UVbelichtungs-Maschinen-Gewebe

Direkter Schirm Lasers, der Maschine für Siebdruck-Gewebe herstellt

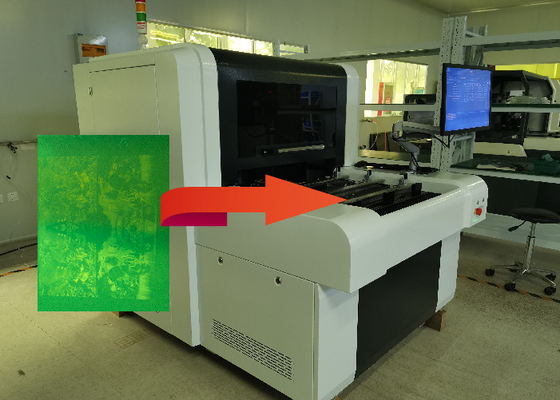

Die direkte Darstellungsmaschine CTS Lasers setzt digitale Bildgebungstechnologie des DMD DES TI ein, um ein klares und scharfes direktes Netzpunktbild auf dem Siebdruck durch Laser-Projektion zu bilden. Auf diese Art können die digitalen Grafiken im Computer auf dem Schirm abgebildet sein. Dieses System ist der Prozess der Herstellung von Bildschirmabbilds vor Siebdruckdrucken geworden.

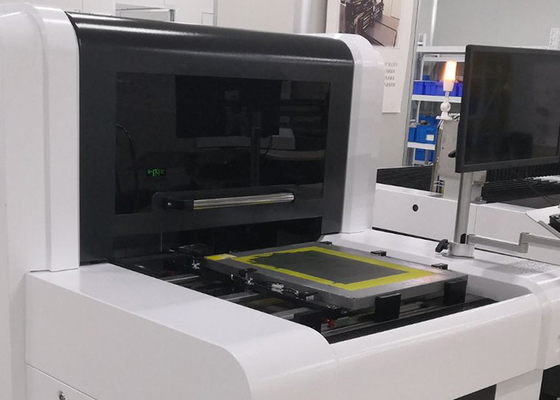

Die direkte Belichtungsmaschine Lasers stellt digitale optische Verarbeitungstechnologie (DLP) in das Feld der Schirmdarstellung, unter Verwendung direkter Bildgebungstechnologie DLPlasers vor, um den traditionellen Film- oder Maskenbelichtungsmodus zu ersetzen und wird mit HIWINSP-stufigen Führungsschienen und Linearmotor Renishaw-Gittern ausgerüstet. Marmorbasis, etc., die Stabilität der Maschine sicherstellen.

• Spezifikation/Modell	CTS100
  Maximaler Bildumfang (Millimeter)	900x1000
  Minimaler Bildumfang (Millimeter)	400x400
  Maximale Belichtungsgröße (Millimeter)	800x900
  Schirmrahmenstärke (bestellte Service ist verfügbar) voraus	25-45mm
  Darstellungs-System	DMD DLP-Technologie
  Emulsionsstärke (EOM)	Lösliche beständige Emulsion 3μm-150μm, beständige Emulsion 3μm- des Wassers    220μm
  Expositionsdauer	120-240s/ ㎡, gelbe Masche #350
  Entschließung	1270/2540dpi (optional)
  Raster	133LPI
  Fokussystem	Örtlich festgelegte Fokussierung
  Dateiformat	1_bit tiff etc.
  Laser-Art	UV-Laser, Wellenlänge 405±5nm
  Laser-Energie	20W/25W (optional)
  Ausrüstungsgröße (Millimeter)	1550x1330x1460
  Nettogewicht der Ausrüstung	1100KG
  Bedingungen	Gelber heller Raum mit Sauberkeit Klasse 10000, Temperatur 22±2°C, 40-70% relative Luftfeuchtigkeit (keine Kondensation)
  Energie	Einphasiges 220v, 50/60HZ, 4KW (CTS200, CTS300), Gas 1L/min



• Hohe Auflösung

Es ist einfach und schnell, Raster 133LPI und Bildpunkte der hohen Qualität durch das optische 1270dpi zu erzielen, während mit dem opitcal 2540dpi, können hochauflösende gekrümmte Linien und perfekte FM-Bildpunkte verwirklicht werden.

                                                               2540DPI
