| Markenbezeichnung: | GIS |
| Modellnummer: | RTR315 |
| MOQ: | 1 Satz |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |
System-Lösungen LDI Darstellung Lasers direktes (LDI) flexibles Brett
Technischer Ersatz von LDI
Es gibt keinen Zweifel, dass die frühen Adoptierenden der direkten Technologie Darstellung Lasers (LDI) normalerweise schneller Zyklus, Prototyp oder Hochleistungs-PWB-Hersteller sind, die schnelle und genaue Prototypvorbereitung benötigen.
Diese frühen direkten Modelle der Darstellung (LDI) erfüllen tadellos den Bedarf dieser PWB-Hersteller - Rettungszeit und Maskenfilmkosten bei der Lieferung eines hohen Maßes Flexibilität und Genauigkeit.
Massen-PWB-Produktionshersteller nahmen nicht LDI-Technologie an, hauptsächlich weil das LDI-System zu langsam war und die Operationskosten der Justage des Mobiles zu hoch waren. Jedoch hat die späteste technologische Entwicklung die Situation geändert. Heute verwenden mehr und mehr Massen-PWB-Produktionshersteller LDI für Darstellungslösungen.
Wie Laser tut direkte Arbeit der Darstellung (LDI)?

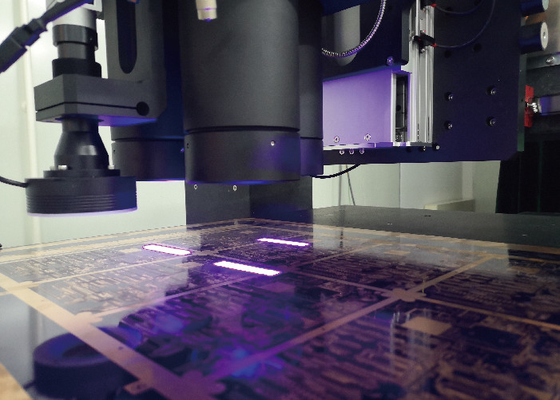

Direkte Darstellung Lasers benötigt ein PWB mit der lichtempfindlichen Oberfläche, die unter einen computergesteuerten Laser in Position gebracht wird. Und dann schafft der Computer das Bild auf dem Brett mit dem Licht von Laser. Ein Computer scannt die Brettoberfläche in ein Rasterbild und passt das Rasterbild an einen vorbelasteten CAD an, oder Nocken-Entwurfsdatei, die die Spezifikationen für das notwendige Bild einschließt, das für das Brett bestimmt ist, der Laser wird für das Bild auf dem Brett direkt schaffen benutzt.

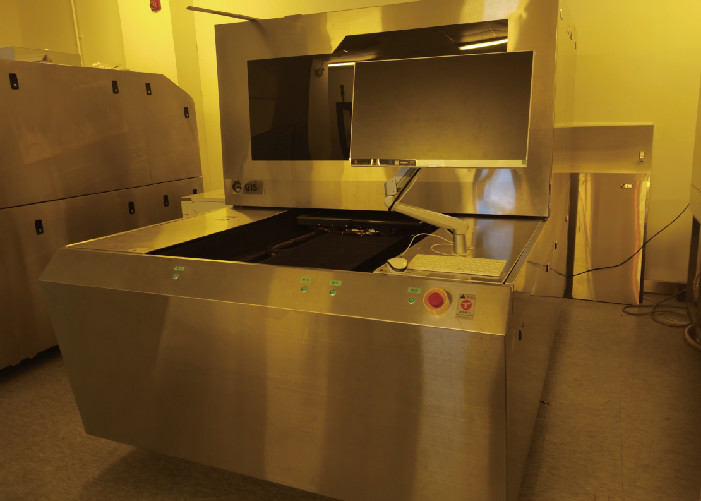

| Spezifikation/Modell | RTR315 |

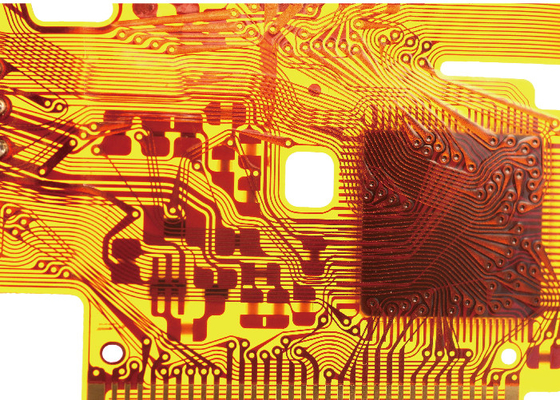

| Anwendung | PWB, HDI, FPC (innere Schicht, äußere Schicht, Antischweißen) |

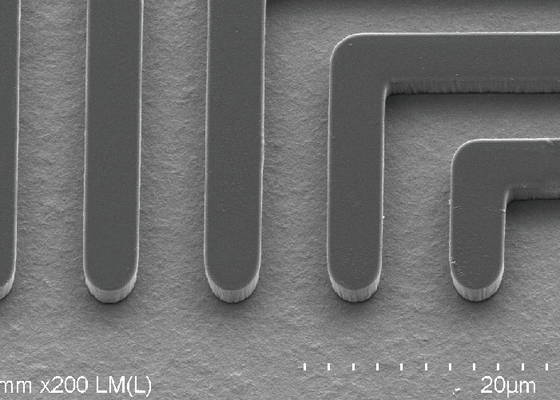

| Entschließung (Massenproduktion) | 15um |
| Kapazität | 12S@18 " *24“ |
| Belichtungs-Größe | 260*800mm |
| Plattenstärke | 0.05mm-3.5mm |
| Ausrichtungs-Modus | UV-Kennzeichen |
| Ausrichtungsfähigkeit | Äußeres layer±12um; Inneres laye±24um |
| Linienbreitetoleranz | ±10% |
| Abweichungszunahme- und -abnahmemodus | Feste Zunahme und Kontraktion, automatische Zunahme und Kontraktion, Abstandzunahme und Kontraktion, Fachausrichtung |
| Laser-Art | LD Laser, 405±5nm |
| Dateiformat | Gerber 274X; ODB++ |
| Energie | 380V Dreiphasenwechselstrom, 6.4kW, 50HZ, Spannungsschwankungsstrecke + 7% ~-10% |
| Bedingung | Gelber heller Raum; Temperatur 22°C ± 1°C; Feuchtigkeit 50% ± 5%; Sauberkeitsniveau 10000 und oben; Erschütterungsanforderungen, heftige Erschütterung nahe der Ausrüstung zu vermeiden |
Über uns
Wir sind ein innovativer Lieferant von verschiedenen Systemlösungen Darstellung PWB-Lasers direkten (LDI). Unsere Systemproduktpalettestrecken von den LDI-Systemkonfigurationen für Hochmischung und auftauchende PWB-Nischenanwendungen auf völlig automatisierten LDI-Systemlösungen für Massenproduktionsumwelt.
