| Markenbezeichnung: | GIS |
| Modellnummer: | DPX230 |
| MOQ: | 1 Satz |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |

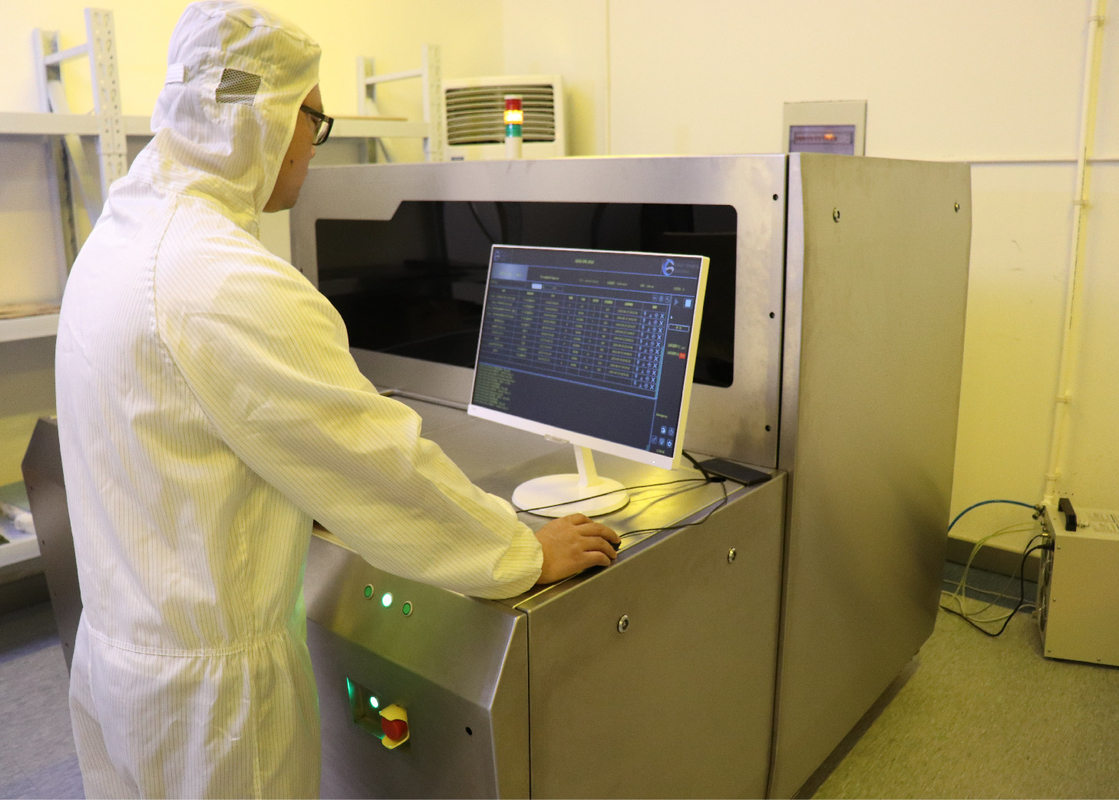

Systemlösungen Darstellung Lasers direkte (LDI) für verschiedenes PWB
Funktion:
Mehrfache Wahlen für Expansion
und Kontraktionsfunktion
1. automatische Expansions- und Kontraktionsfunktion
2. örtlich festgelegte Expansionsfunktion:
Die Belichtung, die auf den örtlich festgelegten Expansionswerten basierte, stellte zur Verfügung
3. Maßfunktion:
Das tatsächliche Maß der Platte wählen den tatsächlichen Plattenexpansionswert für Belichtung vor
Tätigkeitsbeschreibung: kann die Anzahl von, den nachdem dem Messen der Platte gemessen zu werden Platten einstellen, um zu nehmen
Der Durchschnittswert wird herausgestellt.
Super-lange optische Fokustiefe und Licht
Quellenergiekontrollfunktion:
Ultra-lange Fokustiefe ±300μm;
Echtzeitüberwachung und dynamische Anpassung von Laser-Energie während der Arbeit
Spurrückseite
Seriennummer| Laufende Zahl | Expansions- und Kontraktionswert | Datum | Zeit | Strichkode | QR-Code |
LDI-Prozess: Gesamt5 Minuten (Nocken-Datenausgabe u. bereiter Druck).
· Nicht mehr Maskeninteressen
· Hoher Ertrag und Durchsatz
· Flexibles unregelmäßiges substrat
Wie Laser tut direkte Arbeit der Darstellung (LDI)?
Direkte Darstellung Lasers benötigt ein PWB mit der lichtempfindlichen Oberfläche, die unter einen computergesteuerten Laser in Position gebracht wird. Und dann schafft der Computer das Bild auf dem Brett mit dem Licht von Laser. Ein Computer scannt die Brettoberfläche in ein Rasterbild und passt das Rasterbild an einen vorbelasteten CAD an, oder Nocken-Entwurfsdatei, die die Spezifikationen für das notwendige Bild einschließt, das für das Brett bestimmt ist, der Laser wird für das Bild auf dem Brett direkt schaffen benutzt.
| Spezifikation/Modell | DPX230 |
| Anwendung | PWB, HDI, FPC (innere Schicht, äußere Schicht, Antischweißen) |
| Entschließung (Massenproduktion) | 30um |
| Kapazität | 30-40S@18 " *24“ |
| Belichtungs-Größe | 610*710mm |
| Plattenstärke | 0.05mm-3.5mm |
| Ausrichtungs-Modus | UV-Kennzeichen |
| Ausrichtungsfähigkeit | Äußeres layer±12um; Inneres laye±24um |
| Linienbreitetoleranz | ±10% |
| Abweichungszunahme- und -abnahmemodus | Feste Zunahme und Kontraktion, automatische Zunahme und Kontraktion, Abstandzunahme und Kontraktion, Fachausrichtung |
| Laser-Art | LD Laser, 405±5nm |
| Dateiformat | Gerber 274X; ODB++ |
| Energie | 380V Dreiphasenwechselstrom, 6.4kW, 50HZ, Spannungsschwankungsstrecke + 7% ~-10% |
| Bedingung | Gelber heller Raum; Temperatur 22°C ± 1°C; Feuchtigkeit 50% ± 5%; Sauberkeitsniveau 10000 und oben; Erschütterungsanforderungen, heftige Erschütterung nahe der Ausrüstung zu vermeiden |
Über uns
Wir sind ein innovativer Lieferant von verschiedenen Systemlösungen Darstellung PWB-Lasers direkten (LDI). Unsere Systemproduktpalettestrecken von den LDI-Systemkonfigurationen für Hochmischung und auftauchende PWB-Nischenanwendungen auf völlig automatisierten LDI-Systemlösungen für Massenproduktionsumwelt.
