| Markenbezeichnung: | GIS |
| Modellnummer: | RTR315 |
| MOQ: | 1 SATZ |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |
System-Lösungen LDI Darstellung Lasers direkte (LDI) Rolle, zum von PWB zu rollen

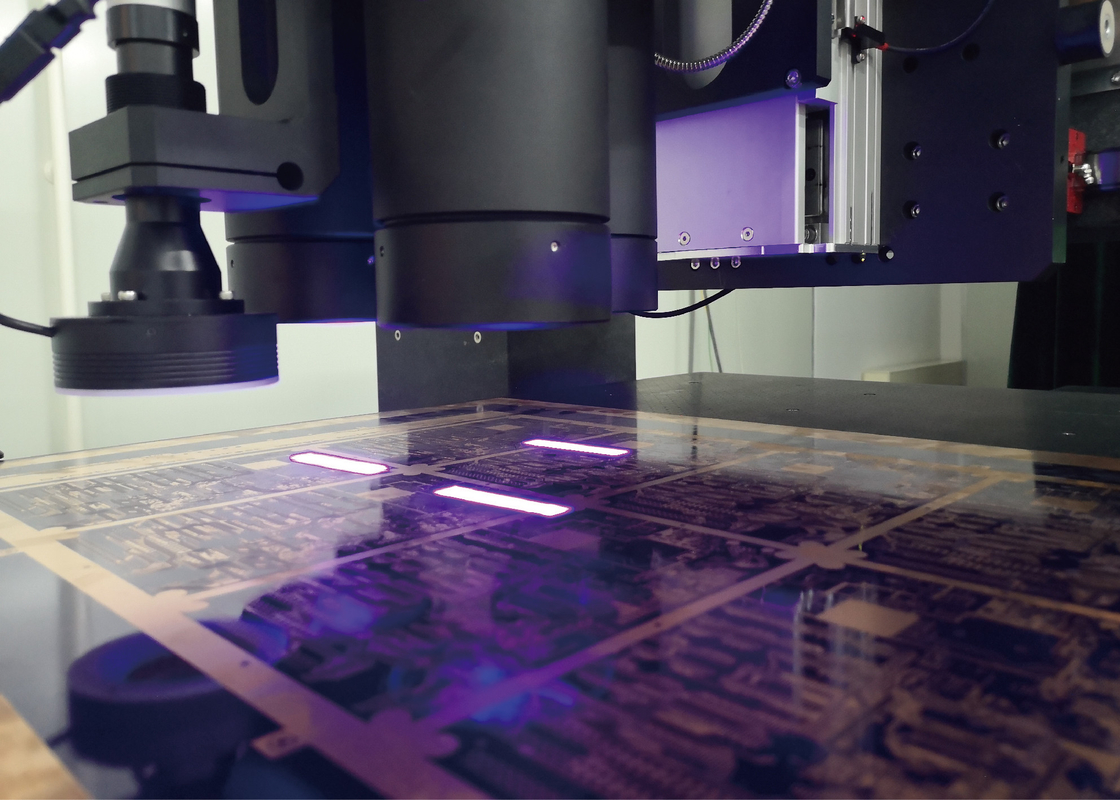

Direkte Darstellung PWB-Lasers (LDI)
Ein direkter Toner Lasers (LDI) ist eine moderne Belichtungseinheit, die die traditionellen Flutbelichtungseinheiten ersetzt, die in der Vergangenheit benutzt werden. Muster werden auf einer digitalen Datei, anstelle der phototools von altem grafisch dargestellt, und jene digitalen Dateien werden in das LDI geladen, das selektiv Bild es auf Ihrem Substrat wird.
Wie Laser tut direkte Arbeit der Darstellung (LDI)?
Direkte Darstellung Lasers benötigt ein PWB mit der lichtempfindlichen Oberfläche, die unter einen computergesteuerten Laser in Position gebracht wird. Und dann schafft der Computer das Bild auf dem Brett mit dem Licht von Laser. Ein Computer scannt die Brettoberfläche in ein Rasterbild und passt das Rasterbild an einen vorbelasteten CAD an, oder Nocken-Entwurfsdatei, die die Spezifikationen für das notwendige Bild einschließt, das für das Brett bestimmt ist, der Laser wird für das Bild auf dem Brett direkt schaffen benutzt.
| Spezifikation/Modell | RTR315 |
| Anwendung | PWB, HDI, FPC (innere Schicht, äußere Schicht, Antischweißen) |
| Entschließung (Massenproduktion) | 15um |
| Kapazität | 12S@18 " *24“ |
| Belichtungs-Größe | 260*800mm |
| Plattenstärke | 0.05mm-3.5mm |
| Ausrichtungs-Modus | UV-Kennzeichen |
| Ausrichtungsfähigkeit | Äußeres layer±12um; Inneres laye±24um |
| Linienbreitetoleranz | ±10% |
| Abweichungszunahme- und -abnahmemodus | Feste Zunahme und Kontraktion, automatische Zunahme und Kontraktion, Abstandzunahme und Kontraktion, Fachausrichtung |
| Laser-Art | LD Laser, 405±5nm |
| Dateiformat | Gerber 274X; ODB++ |
| Energie | 380V Dreiphasenwechselstrom, 6.4kW, 50HZ, Spannungsschwankungsstrecke + 7% ~-10% |
| Bedingung | Gelber heller Raum; Temperatur 22°C ± 1°C; Feuchtigkeit 50% ± 5%; Sauberkeitsniveau 10000 und oben; Erschütterungsanforderungen, heftige Erschütterung nahe der Ausrüstung zu vermeiden |
Über uns
Wir sind ein innovativer Lieferant von verschiedenen Systemlösungen Darstellung PWB-Lasers direkten (LDI). Unsere Systemproduktpalettestrecken von den LDI-Systemkonfigurationen für Hochmischung und auftauchende PWB-Nischenanwendungen auf völlig automatisierten LDI-Systemlösungen für Massenproduktionsumwelt.
