| Markenbezeichnung: | GIS Laser |
| Modellnummer: | DPX220 |
| MOQ: | 1 |

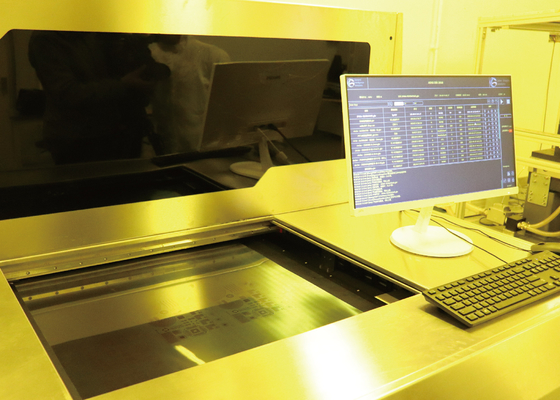

GIS Laser, ein Pionierhersteller von Advanced LDI Solutions, revolutioniert die Branche mit seinem DPX220, ein Beweis für das unendliche Potenzial der digitalen Laser-Bildgebungstechnologie.Diese hochmoderne Ausrüstung integriert Datendateien nahtlos, um sie in präzise Bilder umzuwandeln und Laserstrahlen über DMD und Linsen zu übertragen, um beispiellose Ergebnisse auf Trägerplatten, Softboards, HDI-Boards und Multilayer-PCBs zu erzielen.

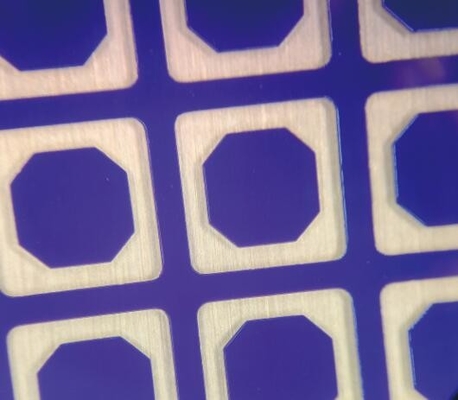

Die DPX220 verfügt über eine beeindruckende Belichtungsfläche von 610 mm x 710 mm, unterstützt eine Vollplatten-Stichbelichtung und bietet Platz für Dicken von 0,05 mm bis 7 mm,Erfüllung einer Vielzahl von ProduktionsanforderungenSeine Präzision ist unübertroffen und bietet ein Linienbreiten-/Linienabstand-Verhältnis (L/S) von 20/20 μm auf Basis eines Trockenfilms, was eine feine analytische Qualität gewährleistet, die neue Maßstäbe in der Branche setzt.
Die DPX220 von GIS Laser, die mit der DLP-Laser-Direct-Imaging-Technologie betrieben wird, übersteigt die traditionellen Film- oder Maskenbelichtungsmethoden.Dieses Gerät liefert eine beispiellose Präzision., Stabilität und Produktionseffizienz.Die Entwicklung der ersten 20-Mikron-Roll-to-Roll-DLP-Lithographieausrüstung Chinas im Jahr 2021 unterstreicht das Engagement von GIS Laser für Innovation und technologische Exzellenz.
Die Ausrichtungsgenauigkeit des DPX220 von ±10 μm für die äußeren Schichten und ±20 μm für die inneren Schichten, die durch die innovative UV-Mark-Methode erreicht wird, gewährleistet einheitliche und zuverlässige Ergebnisse.Die Laserleistung ist bei 405 nm von 25 W auf 50 W einstellbar., bietet Vielseitigkeit zur Optimierung von Prozessen für verschiedene Anwendungen.
Die DPX220 integriert sich nahtlos in jede Produktionslinie.Vereinfachung des Arbeitsablaufs und Maximierung der EffizienzDie Unterstützung des Gerber274.xdx+ Dateiformats sorgt für eine nahtlose Datenübertragung und -verarbeitung und vereinfacht den gesamten Herstellungsprozess.
| Produktmerkmal | Parameter |
|---|---|
| Anwendbares Verfahren | Innen-, Außen- und Keramikunterlage |
| Tiefstand der Platte | 0.05 ~ 7 mm |
| Genauigkeit der inneren Ausrichtung | 20 μm |
| Laserleistung | 405 Nm/25-50 W (optional) |
| Dateiformat | Gerber274x,odb++ |
| Genauigkeit der Außenausrichtung | ± 10 μm |
| Textinformationen | Unterstützung des Vorstands bei der Festlegung von Text und Seriennummern und sonstigen nachvollziehbaren Informationen |
| Toleranz für die Linienbreite | ± 10% |
| Wirkliche Expositionsfläche | 610 mm*710 mm |
| Hochempfindliche Trockenfolie | 35s@24"x18" |
Die LDI-Direktdruckmaschine von GIS Laser (Modell: DPX220) ist die perfekte Lösung für Ihre Bedürfnisse nach direkter Bildgebung.Es bietet eine hohe Präzision und Genauigkeit von bis zu ± 10 μm und eine Linienbreite/Linienabstand von 20/20 μmDie wirksame Belichtungsfläche beträgt 610 mm*710 mm und bietet eine Toleranz für die Linienbreite von ±10%.Mit dem DPX230 von GIS Laser, können Sie die perfekte direkte Bildgebungslösung erhalten, die Sie benötigen.
Darüber hinaus bietet der DPX220 von GIS Laser eine MES-Funktionalität, die die Einstellung von Platinnummern, Seriennummern und anderen nachvollziehbaren Informationen ermöglicht.Förderung einer Kultur der Transparenz und Verantwortlichkeit im Produktionsumfeld.
Mit einem Portfolio von mehr als hundert weltweit vergebenen Patenten in China, den USA, Japan, Korea und der EU,Die DPX220 von GIS Laser ist ein Beweis für das unermüdliche Streben nach Innovation und technologischer VorherrschaftDiese optimierte Technologie und effiziente Industrie-Lösung definieren die Möglichkeiten der Laser-Direktbildgebung neu und führen eine neue Ära der Präzision, Produktivität,und Rentabilität für die PCB-Herstellung.
