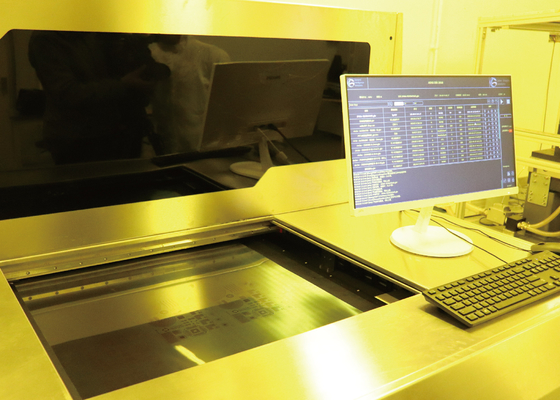

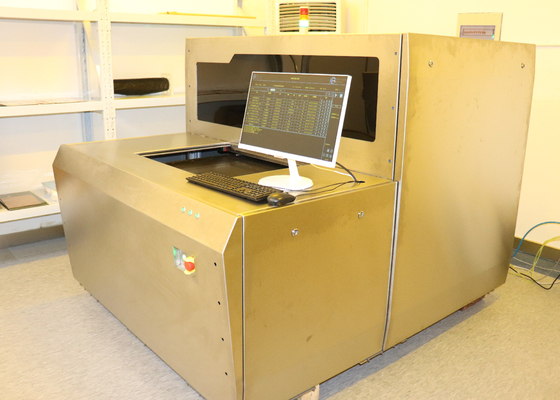

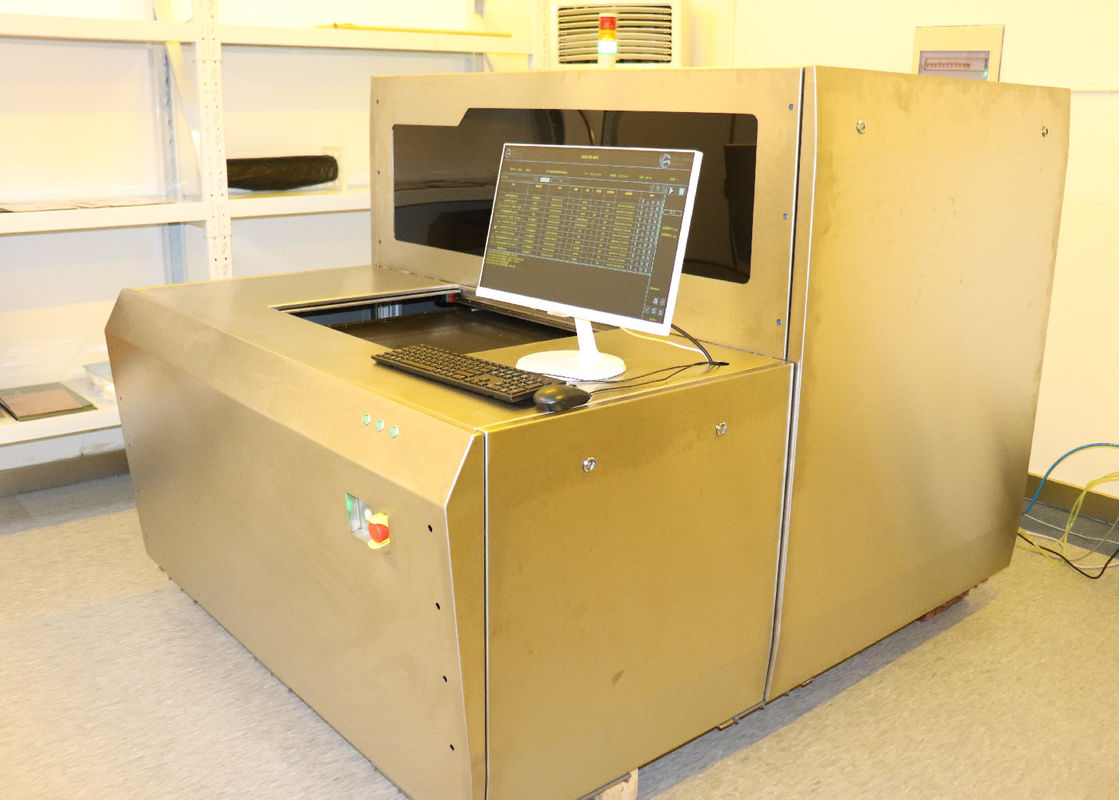

380V Dreiphasen-LDI direkte Darstellungs-Ausrüstung 0.05mm-3.5mm Lasers

Name: 380V Dreiphasen-LDI direkte Darstellungs-Ausrüstung 0.05mm-3.5mm Lasers
Brand: Jiangsu GIS Laser Technologies Inc.,
SKU: DPX420TFA
Availability: InStock

Markenbezeichnung:	GIS
Modellnummer:	DPX420TFA
MOQ:	1 SATZ
Preis:	negotiable price
Lieferzeit:	20 Arbeitstage

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Jiangsu, China

Zertifizierung:

ISO 9001 CE

Name:

direkte Darstellung Lasers (LDI)

Anwendung:

PWB HDI FPC

Belichtungs-Größe maximal:

610*710 mm

Linienbreite:

30μ

Linie Zeilenabstand:

10%

Toleranz für die Linienbreite:

10%

Ausrichtungs-Fähigkeit:

24 μm

Lasertyp:

LD Laser, 405±5nm

Wirksam:

30 bis 40S@18"*24"

Abweichungszunahme und -abnahme:

Feste Zunahme und contracton, automatische Zunahme und Kontraktion, Abstandzunahme und Kontraktion,

Dateiformat:

Gerber 274X, ODB++

Verpackung Informationen:

Holzetuiverpacken

Versorgungsmaterial-Fähigkeit:

30set pro Monat

Hervorheben:

Direkte Darstellung Dreiphasen-ldi Lasers

direkte Darstellungsausrüstung ldi 380V Lasers

PWB ldi 380V 3.5mm

Beschreibung des Produkts

Lösungen für Laser-Direct Imaging (LDI) -Systeme HDI-PCB

Kompatibel mit bestehenden Prozessen und Produktionsmethoden.Die Einführung einer neuen Bildgebungsmethode sollte die Veränderung bestehender Methoden minimieren.Dazu gehören die Rückverfolgbarkeitsfunktion, die Veränderung des verwendeten Trockenfilms zu minimieren, die Fähigkeit, jede Schicht des Schweißwiderstandsfilms freizulegen, und die Anforderungen an die Chargenproduktion.

PCB-Laser-Direktbilder (LDI)

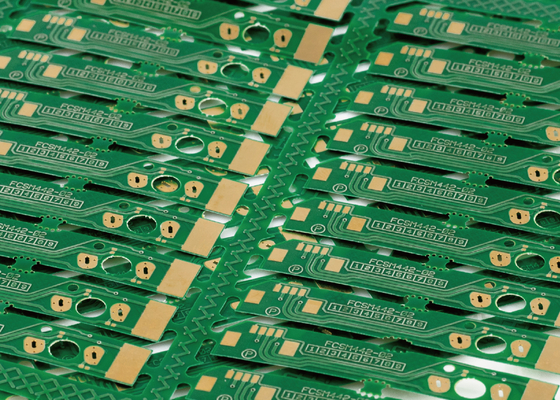

Bei der Herstellung einer Leiterplatte werden die Leiterstrecken durch den Bildgebungsprozess definiert.Die Laser-Direktbildgebung (LDI) zeigt die Spuren direkt mit einem hochfokussierten Laserstrahl aus, der in NC-gesteuerten, anstatt überflutetes Licht durch ein Fotowerkzeug zu führen, erzeugt ein Laserstrahl das Bild digital.

Wie funktioniert die Laser-Direktbildgebung (LDI)?
Bei der Laser-Direktbildgebung ist eine Leiterplatte mit einer lichtempfindlichen Oberfläche, die unter einem computergesteuerten Laser platziert ist, erforderlich.Und dann erstellt der Computer das Bild auf der Tafel mit dem Licht des LasersEin Computer scannt die Plattenoberfläche in ein Rasterbild.Abgleich des Rasterbildes mit einer vorinstallierten CAD- oder CAM-Konstruktionsdatei, die die Spezifikationen für das für die Platine erforderliche Bild enthält, wird der Laser verwendet, um das Bild direkt auf der Tafel zu erzeugen.

Spezifikation/Modell	DPX420TFA
Anwendung	PCB, HDI, FPC (innere Schicht, äußere Schicht, Schweißschutz)
Auflösung (Massenproduktion)	30um
Kapazität	30 bis 40S@18"*24"
Größe der Exposition	610*710 mm
Paneldicke	0.05 mm bis 3,5 mm
Ausrichtungsmodus	UV-Markierung
Ausrichtungsfähigkeit	Außenschicht ± 12 mm; Innenschicht ± 24 mm
Toleranz für die Linienbreite	± 10%
Abweichungssteigerung und Abweichungsverringerung	Feste Zunahme und Kontraktion, automatische Zunahme und Kontraktion, Intervallzunahme und -kontraktion, Trennstreckenrichtung
Lasertyp	LD-Laser, 405 ± 5 nm
Dateiformat	Gerber 274X;ODB++
Macht	380V dreiphasiger Wechselstrom, 6,4 kW, 50 Hz, Spannungsfluktuationsbereich + 7% ~ 10%
Die Situation	Gelbleuchtraum; Temperatur 22 °C ± 1 °C; Luftfeuchtigkeit 50% ± 5%; Reinheitsgrad 10000 und höher; Vibrationsanforderungen zur Vermeidung heftiger Vibrationen in der Nähe der Anlage

Über uns
Wir sind ein innovativer Anbieter verschiedener PCB-Laser-Direct Imaging (LDI) -Systemlösungen.Unser Systemproduktportfolio reicht von LDI-Systemkonfigurationen für High-Mix- und aufstrebende PCB-Nischenanwendungen bis hin zu vollautomatisierten LDI-Systemlösungen für Massenproduktion.
