| Markenbezeichnung: | GIS |
| Modellnummer: | DPX230 |
| MOQ: | 1 SATZ |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |
Systemlösungen HDI Darstellung Lasers direktes (LDI) PWB
Preiswerte Operation. Dieses ist die Hauptanforderung für jeden möglichen Reihe PWB-Hersteller. Im frühen LDI-Modus entweder der traditionelle trockene Film wird angefordert, durch einen empfindlicheren trockenen Film ersetzt zu werden, um schnellere Darstellungsgeschwindigkeit zu erzielen, oder der trockene Film wird durch ein anderes Wellenlängenband entsprechend der Lichtquelle ersetzt, die im LDI-Modus verwendet wird. In allen diesen Fällen ist der neue trockene Film normalerweise teurer als der traditionelle trockene Film, der durch den PWB-Hersteller benutzt wird.
Direkte Darstellung PWB-Lasers (LDI)
Wenn man eine Leiterplatte fabriziert, werden die Leiterzüge definiert durch, was der Darstellungsprozeß ist. Laser, den direkte Darstellung (LDI) die Spuren direkt mit einem in hohem Grade fokussierten Laserstrahl, dass in NC, anstelle des überschwemmten Lichtes steuerte, das durch ein Fotowerkzeug, ein Laserstrahl überschreitet schafft digital das Bild herausstellt.
Wie Laser tut direkte Arbeit der Darstellung (LDI)?

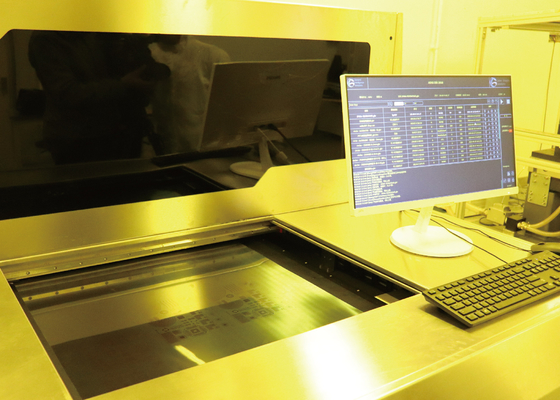

Direkte Darstellung Lasers benötigt ein PWB mit der lichtempfindlichen Oberfläche, die unter einen computergesteuerten Laser in Position gebracht wird. Und dann schafft der Computer das Bild auf dem Brett mit dem Licht von Laser. Ein Computer scannt die Brettoberfläche in ein Rasterbild und passt das Rasterbild an einen vorbelasteten CAD an, oder Nocken-Entwurfsdatei, die die Spezifikationen für das notwendige Bild einschließt, das für das Brett bestimmt ist, der Laser wird für das Bild auf dem Brett direkt schaffen benutzt.

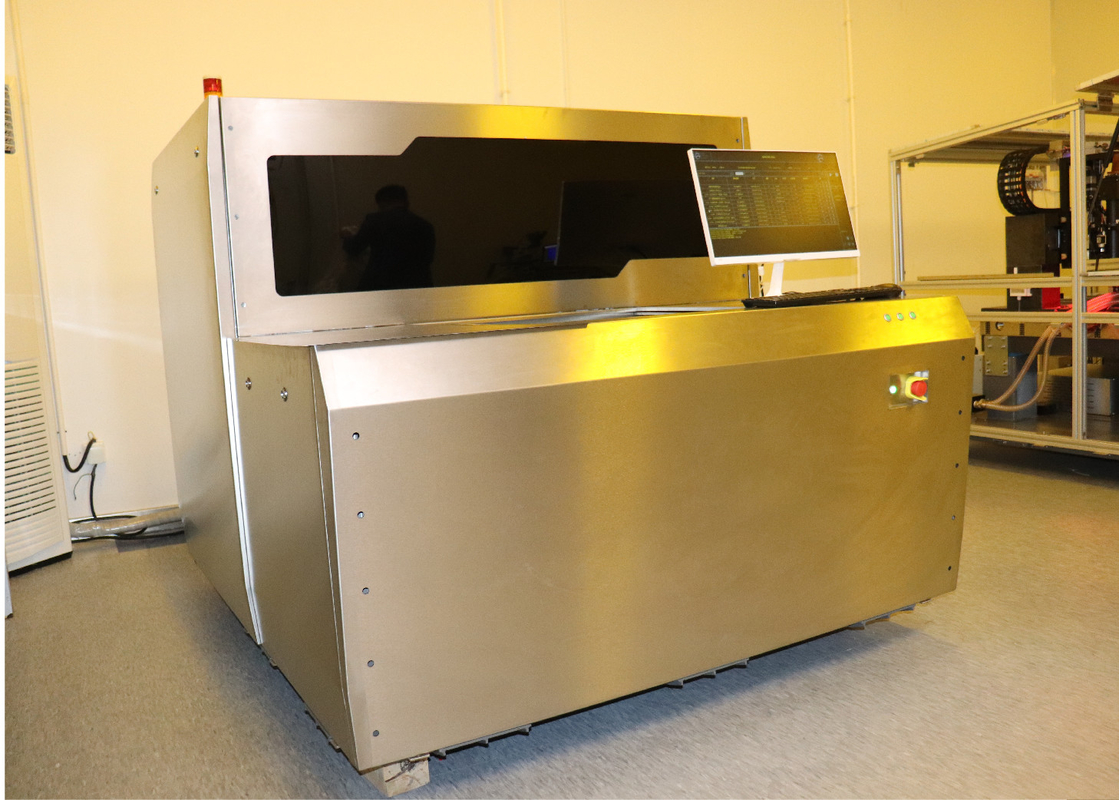

| Spezifikation/Modell | DPX230 |
| Anwendung | PWB, HDI, FPC (innere Schicht, äußere Schicht, Antischweißen) |
| Entschließung (Massenproduktion) | 30um |
| Kapazität | 30-40S@18 " *24“ |
| Belichtungs-Größe | 610*710mm |
| Plattenstärke | 0.05mm-3.5mm |
| Ausrichtungs-Modus | UV-Kennzeichen |
| Ausrichtungsfähigkeit | Äußeres layer±12um; Inneres laye±24um |
| Linienbreitetoleranz | ±10% |
| Abweichungszunahme- und -abnahmemodus | Feste Zunahme und Kontraktion, automatische Zunahme und Kontraktion, Abstandzunahme und Kontraktion, Fachausrichtung |
| Laser-Art | LD Laser, 405±5nm |
| Dateiformat | Gerber 274X; ODB++ |
| Energie | 380V Dreiphasenwechselstrom, 6.4kW, 50HZ, Spannungsschwankungsstrecke + 7% ~-10% |
| Bedingung | Gelber heller Raum; Temperatur 22°C ± 1°C; Feuchtigkeit 50% ± 5%; Sauberkeitsniveau 10000 und oben; Erschütterungsanforderungen, heftige Erschütterung nahe der Ausrüstung zu vermeiden |
Über uns
Wir sind ein innovativer Lieferant von verschiedenen Systemlösungen Darstellung PWB-Lasers direkten (LDI). Unsere Systemproduktpalettestrecken von den LDI-Systemkonfigurationen für Hochmischung und auftauchende PWB-Nischenanwendungen auf völlig automatisierten LDI-Systemlösungen für Massenproduktionsumwelt.
