| Markenbezeichnung: | GIS |
| Modellnummer: | DPX230 |
| MOQ: | 1 SATZ |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |
Systemlösungen Darstellung Lasers direkte (LDI) für verschiedenes PWB mehrschichtig
Stromkreis-Muster-Darstellungs-Herausforderung
Unter der zunehmenden Nachfrage nach Miniaturisierung und besserer Funktionalität von elektronischen Bauelementen und von Geräten und der Tendenz von kleineren und dichteren Chips, Leiterplatten (PCBs) sind an Größe, die PWB-Designer fahren, um zu entwerfen Bretter der Verbindung (HDI) mit hoher Dichte, und PWB-Hersteller, um setzen FeinneigungsLeiterplatten zu fabrizieren und vergewissern geschrumpft, dass sich der ganzer Schaltkreis diese kleineren Chips wegläuft.
Während, diese Nachfrage viele Herausforderungen auf HDI PWB-Fertigungstechnik holt, besonders in der Stromkreismusterdarstellung. Direkte Darstellung Lasers (LDI) für, die besten Darstellungsergebnisse zu ermöglichen das Kopieren für Leiterplatten mit dünnen Linien und ultra-feinen Linien zu erzielen.

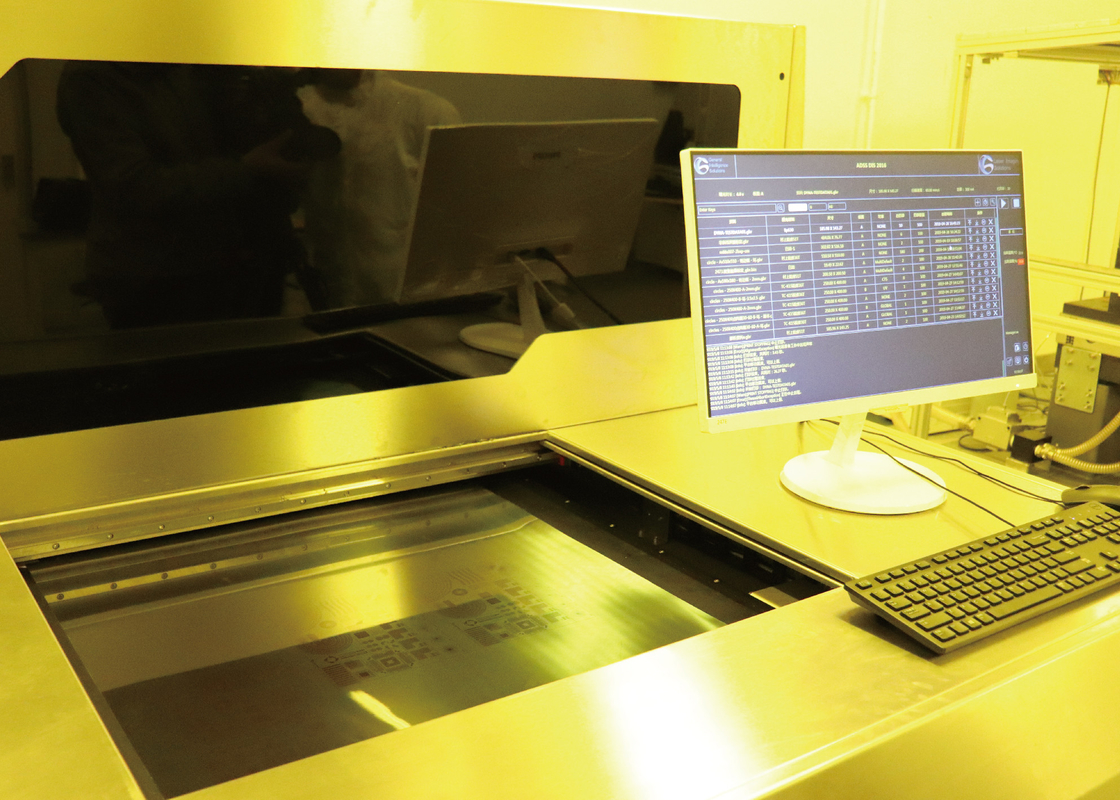

Direkte Darstellung PWB-Lasers (LDI)
Wenn man eine Leiterplatte fabriziert, werden die Leiterzüge definiert durch, was der Darstellungsprozeß ist. Laser, den direkte Darstellung (LDI) die Spuren direkt mit einem in hohem Grade fokussierten Laserstrahl, dass in NC, anstelle des überschwemmten Lichtes steuerte, das durch ein Fotowerkzeug, ein Laserstrahl überschreitet schafft digital das Bild herausstellt.
Wie Laser tut direkte Arbeit der Darstellung (LDI)?
Direkte Darstellung Lasers benötigt ein PWB mit der lichtempfindlichen Oberfläche, die unter einen computergesteuerten Laser in Position gebracht wird. Und dann schafft der Computer das Bild auf dem Brett mit dem Licht von Laser. Ein Computer scannt die Brettoberfläche in ein Rasterbild und passt das Rasterbild an einen vorbelasteten CAD an, oder Nocken-Entwurfsdatei, die die Spezifikationen für das notwendige Bild einschließt, das für das Brett bestimmt ist, der Laser wird für das Bild auf dem Brett direkt schaffen benutzt.
| Spezifikation/Modell | DPX230 |
| Anwendung | PWB, HDI, FPC (innere Schicht, äußere Schicht, Antischweißen) |
| Entschließung (Massenproduktion) | 30um |
| Kapazität | 30-40S@18 " *24“ |
| Belichtungs-Größe | 610*710mm |
| Plattenstärke | 0.05mm-3.5mm |
| Ausrichtungs-Modus | UV-Kennzeichen |
| Ausrichtungsfähigkeit | Äußeres layer±12um; Inneres laye±24um |
| Linienbreitetoleranz | ±10% |
| Abweichungszunahme- und -abnahmemodus | Feste Zunahme und Kontraktion, automatische Zunahme und Kontraktion, Abstandzunahme und Kontraktion, Fachausrichtung |
| Laser-Art | LD Laser, 405±5nm |
| Dateiformat | Gerber 274X; ODB++ |
| Energie | 380V Dreiphasenwechselstrom, 6.4kW, 50HZ, Spannungsschwankungsstrecke + 7% ~-10% |
| Bedingung | Gelber heller Raum; Temperatur 22°C ± 1°C; Feuchtigkeit 50% ± 5%; Sauberkeitsniveau 10000 und oben; Erschütterungsanforderungen, heftige Erschütterung nahe der Ausrüstung zu vermeiden |
Über uns
Wir sind ein innovativer Lieferant von verschiedenen Systemlösungen Darstellung PWB-Lasers direkten (LDI). Unsere Systemproduktpalettestrecken von den LDI-Systemkonfigurationen für Hochmischung und auftauchende PWB-Nischenanwendungen auf völlig automatisierten LDI-Systemlösungen für Massenproduktionsumwelt.
|
|
