| Markenbezeichnung: | GIS |
| Modellnummer: | CTS-Vertikale 1213 |
| MOQ: | 1 SATZ |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |

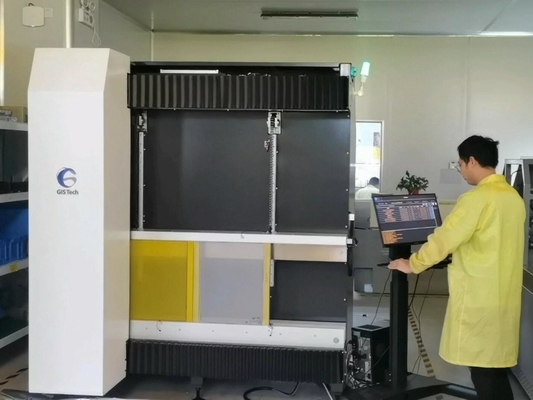

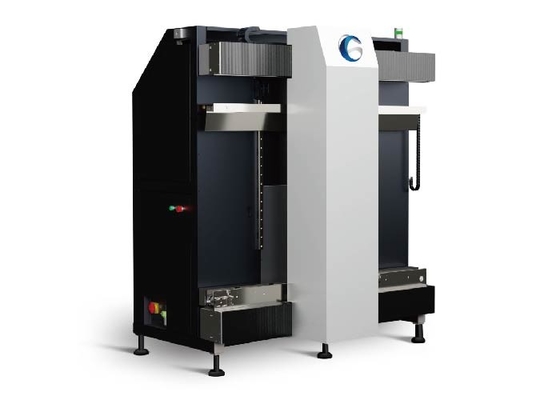

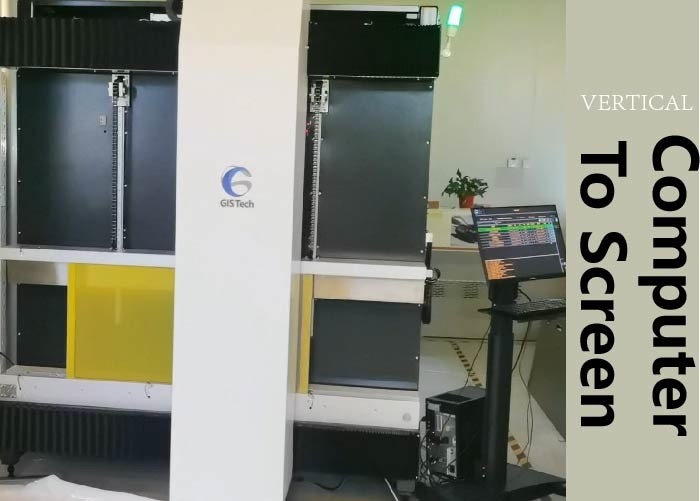

VERTICAL CTS Computer-to-Screen-Belichtungsgerät CTS-Bildgebungssysteme Auflösung 2540 dpi
Die CTS-Serie verwendet eine Laserquelle mit hoher Leistung, langer Lebensdauer und geringem Stromverbrauch bei einer Wellenlänge von 405 nm, hohe Bildauflösungsfunktionen und einen hochpräzisen Linearmotor, der eine hochpräzise Belichtung direkt auf herkömmlichen Bildschirmoberflächen ermöglicht.Dies bietet unseren Kunden einen Druck mit hoher Auflösung (kann 1270 dpi/2540 dpi erreichen), eine hohe Effizienz und eine kostengünstige Produktion.Stabile Kühlsystemgarantieddie Stabilität des Gerätebetriebs.Unsere urheberrechtlich geschützten geistigen Eigentumsrechte des dynamischen Fokussiersystems reduzieren die Nachfrage nach Ebenheit der Bildschirmoberfläche erheblich.Ein neu entwickeltes pneumatisches Spannsystem ersetzt bequem verschiedene Rahmenanforderungen, um bis zu 1200 * 1300 mm Bildschirmrahmen zu befestigen.
Computer-zu-Bildschirm (CTS)
CTS ist ein Computer-to-Screen (CTS) Bildgebungs- und Belichtungssystem (chinesisches, japanisches, koreanisches, EU-Patent).Einige Viskoseschirme werden belichtet und abgebildet.Es ist auch für einige Grafikanwendungen geeignet.
Hohe Präzision
Auflösungen 1270dpi oder 2540dpi, mit Raster 133lpi/dpi (Halbtondruck)
Ausgezeichnete Laser-Durchdringungskraft
Hervorragende Laserdurchstechleistung, 20 W und 25 W, drei Laserleistungen sind optional, und die Dicke EOM 120 μm
mit lösungsmittelbeständiger Emulsion und EOM 220μm mit wasserbeständiger Emulsion
Plattform mit hoher Stabilität
Führungsschiene der Klasse HIWIN SP, Linearmotor, Gitterlineal von Renishaw und Marmorsockel
Kostengünstig:
Eliminierung von Filmpositiven.Lithofilme werden immer teurer und die Zahl der Anbieter steigt
auf dem Markt nimmt rapide ab.1 Verfahren der digitalen Siebherstellung von CTS ersetzt 5 Verfahren von
aus dem konventionellen Verfahren
Hohe Effizienz
3 Minuten, um die Belichtung auf einer Bildschirmgröße von 1000 mm * 1000 mm abzuschließen.Die Effizienz bei der Schablonenherstellung wurde erheblich verbessert, da durch die genaue Belichtungsausrichtung und die Reduzierung von Lobor viel Zeit gespart wird
|
Spezifikation / Modell |
Vertikal 1213 |
|
Maximale Bildschirmgröße (mm) |
1200 x 1300 |
|
Min. Bildschirmgröße (mm) |
600 x 600 |
|
Maximale Belichtungsgröße (mm) |
1100 x 1200 |
|
Dicke des Bildschirmrahmens (Maßgeschneiderter Service ist verfügbar) |
25-45mm |
|
Bildgebendes System |
DMD DLP-Technologie |
|
Emulsionsdicke (EOM) |
Lösungsmittelbeständige Emulsion 3μm-150μm, wasserbeständige Emulsion 3μm-350μm |
|
Expositionszeit |
120-240s/ ㎡, #350 gelbes Netz |
|
Auflösung |
1270/2540 dpi (optional) |
|
Raster |
133 LPI |
|
Fokussystem |
Feste Fokussierung |
|
Datei Format |
1_bit tiff usw. |
|
Lasertyp |
UV-Laser, Wellenlänge 405±5nm |
|
Laserleistung |
20 W/25 W (Optional) |
|
Gerätegröße (mm) |
2150 x 1450 x 2285 mm |
|
Nettogewicht der Ausrüstung |
2600KG |
|
Bedingungen |
Gelblichtraum mit Reinheitsklasse 10000, Temperatur 22±2°C, 40-70 % relative Luftfeuchtigkeit (keine Kondensation) |
|
Leistung |
Einphasig 220 V, 50/60 Hz, 4 kW, Gas 1 l/min |
*Spezifikationen können ohne Vorankündigung geändert werden
Über uns
GIS Tech Inc. hat im Landkreis Fengxian, Xuzhou, eine Produktions- und F&E-Basis mit einer Fläche von 20.000 Quadratmetern errichtet, darunter 1000 Quadratmeter saubere Werkstätten.Es verfügt über F&E- und After-Sales-Zentren in Suzhou mit einer Fläche von 2.000 Quadratmetern und einem Kernteam von 30 F&E-Mitarbeitern, und es ist geplant, es auf 60 Mitarbeiter zu erweitern.Die Produkte umfassen optische, mechanische, elektrische Systeme, Software und Sportsysteme.Die technische Kraft wird stark von einem Expertenteam aus Japan und Deutschland unterstützt, wobei ein technisches Team High-End-Talente wie Optik, Mechanik, Elektronik, Software usw. sowie komplette Produktionsanlagen und zugehörige Ausrüstung abdeckt.
