| Markenbezeichnung: | GIS |
| Modellnummer: | CTS100 |
| MOQ: | 1 Satz |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |
Computer-zu-Bildschirm (CTS) /Pre-Press No Film Exposure Screen Laser Direct Plattenherstellungsmaschine Textil

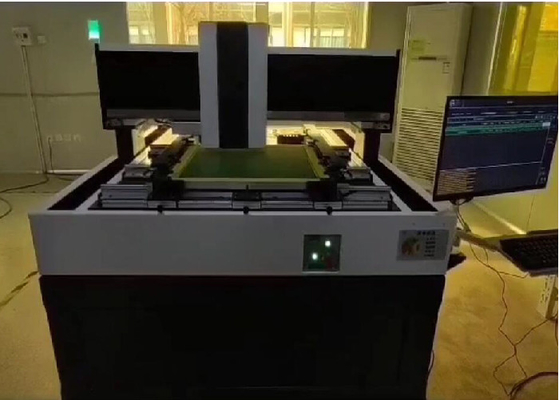

Das CTS-Laser-Direktbelichtungsgerät verwendet die digitale Bildgebungstechnologie TI DMD, um ein klares und scharfes Bild zu erzeugen
direktes Punktbild auf der Siebdruckplatte durch Laserprojektion.Auf diese Weise wird das digitale Muster in der
Computer kann auf dem Bildschirm abgebildet werden.Dieses System ist zum Bildbelichtungsprozess vor dem Siebdruck geworden.
Die maximale Bildschirmrahmengröße kann 900 x 1000 erreichen.
|
Spezifikation / Modell |
CTS100 |
| Maximale Bildschirmgröße (mm) | 900 x 1000 |
| Min. Bildschirmgröße (mm) | 400 x 400 |
|
Maximale Belichtungsgröße (mm) |
800 x 900 |
| Dicke des Bildschirmrahmens (Maßgeschneiderter Service ist verfügbar) |
25-45mm |
| Bildgebendes System | DMD DLP-Technologie |
| Emulsionsdicke (EOM) | Lösungsmittelbeständige Emulsion 3μm-150μm, wasserbeständige Emulsion 3μm-220μm |
| Expositionszeit | 120-240s/ ㎡, #350 gelbes Netz |
| Auflösung | 1270 |
| Raster | 133 LPI |
| Fokussystem | Feste Fokussierung |
| Datei Format | 1_bit tiff usw. |
| Lasertyp | UV-Laser, Wellenlänge 405±5nm |
| Laserleistung | 20W |
| Gerätegröße (mm) | 1550 x 1330 x 1460 |
| Nettogewicht der Ausrüstung | 1100KG |
| Bedingungen | Gelblichtraum mit Reinheitsklasse 10000, Temperatur 22±2°C, 40-70 % relative Luftfeuchtigkeit (keine Kondensation) |
| Leistung | Einphasig 220 V, 50/60 Hz, 4 kW, Druckluft: 0,6 MPa |
Hohe Präzision:

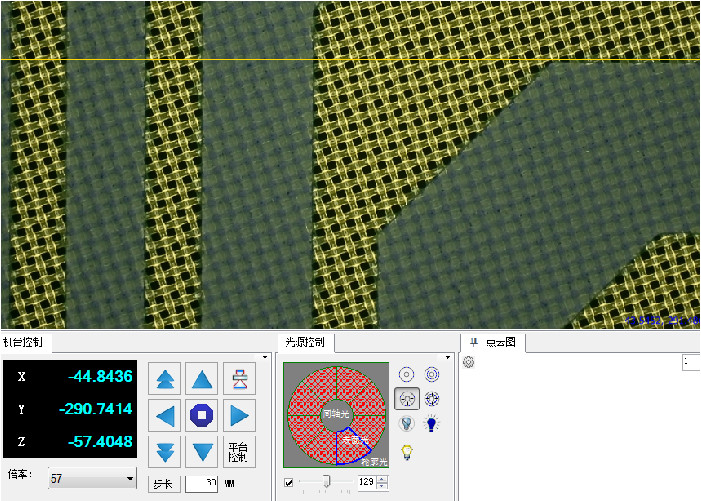

Auflösungen 1270dpi oder 2540dpi, mit Raster 133lpi/dpi (Halbtondruck)
Hohe Effizienz:
3 Minuten, um die Belichtung auf einer Bildschirmgröße von 1000 mm * 1000 mm abzuschließen.Die Effizienz bei der Schablonenherstellung wurde erheblich verbessert, da durch die genaue Belichtungsausrichtung und die Reduzierung von Lobor viel Zeit gespart wird.
Kostengünstig:
Eliminierung von Filmpositiven.Lithofolien werden immer teurer und die Zahl der Anbieter auf dem Markt nimmt rapide ab.1 Verfahren zur digitalen Siebherstellung von CTS ersetzt 5 Verfahren des herkömmlichen Verfahrens
