| Markenbezeichnung: | GIS |
| Modellnummer: | CTS2232V |
| MOQ: | 1 Satz |
| Preis: | negotiable price |
| Lieferzeit: | 20 Arbeitstage |

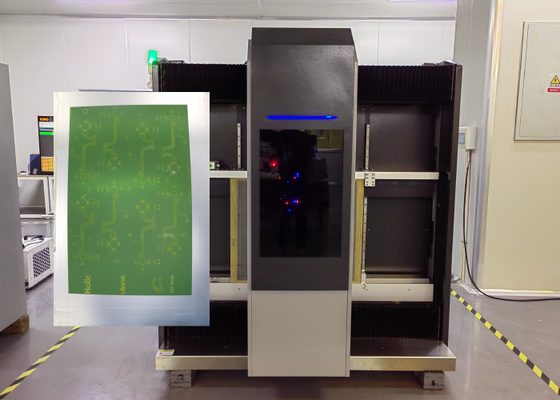

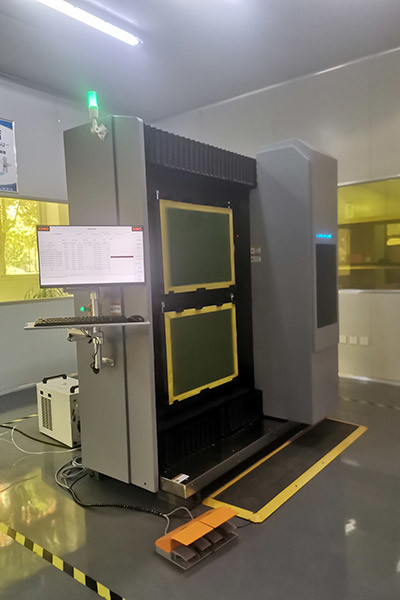

CTS1010V Vertikale CTS-Computer-Bildschirm-Beleuchtungsmaschine
Die CTS1010V Vertical CTS Computer-to-Screen Exposure Machine steht an der Spitze der Bildschirmtechnik und setzt mit ihrer hervorragenden Leistung neue Industriestandards.mit einer Breite von nicht mehr als 15 mm, Aufkleber, Etiketten, Dekoration, Verpackung, PCB, und mehr, diese hochpräzise Maschine liefert außergewöhnliche Details und erschließt endlose kreative Möglichkeiten.
Der CTS1010V ist in zwei Spezifikationen erhältlich:
Übergroße Version: Mit einer maximalen Bildschirmgröße von 2200 x 3200 mm ist diese Version ideal für große Muster und komplizierte Designs geeignet.
Standardversion: Mit einer maximalen Bildschirmgröße von 1200 x 1300 mm ist das kompakte Design vielseitig genug, um in verschiedene Arbeitsumgebungen zu passen.
Beide Versionen erzielen eine beeindruckende Auflösung von 12.700 dpi, was für sorgfältiges Detaillieren und beispiellose Klarheit in Ihren Projekten sorgt.
Mit der fortschrittlichen DMD-DLP-Bildgebungstechnologie kann der CTS1010V eine Vielzahl von Dicken für Lösungsmittel- und Wasser-basierte Emulsionen aufnehmen.mit einer Breite von nicht mehr als 30 mm,Das dynamische Fokussierungssystem gewährleistet eine gleichbleibende Bildqualität im gesamten Belichtungsbereich.Während eine Rasterfähigkeit von bis zu 133 Linien pro Zoll (LPI) die Sichtbarkeit von feinen Linien und Details verbessert.
In Bezug auf die Effizienz bietet das CTS1010V eine Belichtungszeit von nur 120 bis 240 Mikrosekunden pro Rasterlinie bei Verwendung eines gelben Mesh # 350. Es bietet Auflösungsoptionen von 1270 dpi, 2540 dpi,und eine optionale 1270 dpi (Vektor)Die Maschine unterstützt verschiedene Dateiformate, darunter 1-Bit-TIFF, Gerber und PDF-Vektordateien,Erleichterung eines reibungsloseren Übergangs von der Konstruktion zur Produktion.
Ausgestattet mit einem Hochleistungs-UV-Laser, der mit einer Wellenlänge von 405 ± 5 nm arbeitet, bietet der CTS1010V drei Laserstromoptionen: 20 W, 25 W und 30 W, die effiziente und stabile Belichtungsergebnisse gewährleisten.Kompakte Abmessungen (458 x 1570 mm)Die Anlage und Wartung sind durch eine hohe Größe von 450 kg (siehe die Anlage-Tabelle) und ein Nettogewicht von 450 kg unkompliziert.
Für eine optimale Leistung wird empfohlen, den CTS1010V in einem sauberen, gelb beleuchteten Raum mit einer geregelten Raumtemperatur von 22 ± 2 °C und einer relativen Luftfeuchtigkeit von 40% bis 70% (keine Kondensation) zu betreiben..Die Leistungsanforderungen umfassen einphasige 110V/220V, 50/60Hz mit einem Stromverbrauch von 4 kW und Druckluft bei 0,5 MPa.
Mit seiner Präzision, Effizienz und Flexibilität ist der CTS1010V bereit, Ihren Bildschirmprozess zu revolutionieren.
|
Spezifikation / Modell |
CTS1213V |
|
Maximale Bildschirmgröße (mm) |
1200x1300 |
|
Mindeste Bildschirmgröße (mm) |
600 x 600 |
|
Maximale Expositionsgröße (mm) |
1100x1200 |
|
Bildschirmrahmenstärke (Beschneiderter Service ist verfügbar) |
25 bis 45 mm |
|
Bildgebungssystem |
DMD DLP-Technologie |
|
Emulsionsdicke (EOM) |
Lösungsmittelbeständige Emulsion 3μm-150μm, wasserbeständige Emulsion 3μm-350μm |
|
Expositionszeit |
120-240s/m2, #350 gelbes Netz |
|
Entschließung |
1270/2540 dpi (optional) |
|
Raster |
133 LPI |
|
Fokussierungssystem |
Festfokussierung |
|
Dateiformat |
1_bit tiff usw. |
|
Lasertyp |
UV-Laser mit einer Wellenlänge von 405±5 nm |
|
Laserleistung |
20W/25W (optional) |
|
Ausrüstungsgröße (mm) |
2150 x 1450 x 2285 mm |
|
Nettogewicht der Ausrüstung |
2600 kg |
|
Bedingungen |
Gelbleuchtraum mit Sauberkeitsklasse 10000 bei Temperatur 22±2°C, 40-70% relative Luftfeuchtigkeit (keine Kondensation) |
|
Macht |
Einphasen 220v, 50/60HZ, 4KW, Gas 1L/min |
*Die Spezifikationen können ohne vorherige Ankündigung geändert werden
Vorteile des CTS
Hohe Präzision:
Auflösungen von 1270 dpi oder 2540 dpi mit Rasterdruck von 133 lpi/dpi (Halbtondruck)
Hohe Effizienz:
3 Minuten, um die Belichtung auf Bildschirmgröße 1000mm*1000mm zu beenden.
Niedrige Kosten:
Lithofilm wird immer teurer und die Zahl der Lieferanten auf dem Markt nimmt rasch ab.1 Verfahren der digitalen Bildschirmherstellung CTS ersetzt 5 Verfahren des herkömmlichen Verfahrens
Hochwertige Ausrüstung:
Die Kombination von 405-Nanometer-GIS-Industrie-Koppellaser und unserem optischen Modul ist das einzige Produkt auf dem Markt, das einen Laserverbrauch von 50% erreichen kann.die die Nutzungskosten der Kunden erheblich einsparen kannIm Gegensatz zu teuren Metallhalogenidlampen, die alle zwei Jahre ausgetauscht werden müssen, kann die Laserlichtquelle von CTS über 10.000 Stunden verwendet werden.Das Computer-to-Screen-Bildgebungs- und Belichtungssystem CTS umfasst einen Computer, ein Monitor und die proprietäre Software von HQ RIP.
Über uns

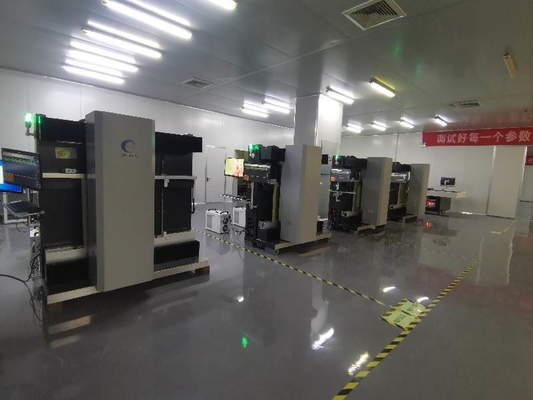

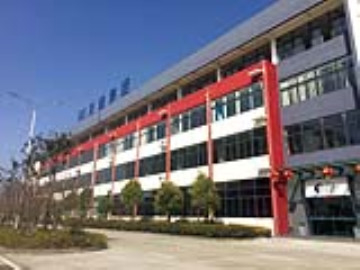

GIS Tech Inc. hat eine Produktions- und F&E-Basis in Fengxian County, Xuzhou, mit einer Fläche von 20.000 Quadratmetern, darunter 1000 Quadratmetern sauberer Werkstätten, eingerichtet.Es hat Forschungs- und Entwicklungszentren und After-Sales-Zentren in Suzhou.Die Produkte umfassen optische, mechanische, elektrische Systeme,Software- und Sportsysteme. Die technische Mannschaft wird von einem Team von Experten aus Japan und Deutschland unterstützt, das hochkarätige Talente wie Optik, Mechanik, Elektronik, Software usw. umfasst.sowie vollständige Produktionsanlagen und zugehörige Ausrüstung.
Video
Video
Video
Video
Video
|
