Systemlösungen HDI Darstellung Lasers direktes (LDI) PWB

LDI wird für Darstellungsanforderungen für Massenproduktion HDI PWBs verwendet

Um die Bedingungen von Massenproduktion HDI PWBs zu erfüllen, soll die Darstellungsmethode:

Beim Erzielen einer niedrigen Defektrate und mit hohem Ausschuss, kann es die stabile Produktion der herkömmlichen Hochpräzisionsoperation HDI PWBs erzielen. Zum Beispiel:

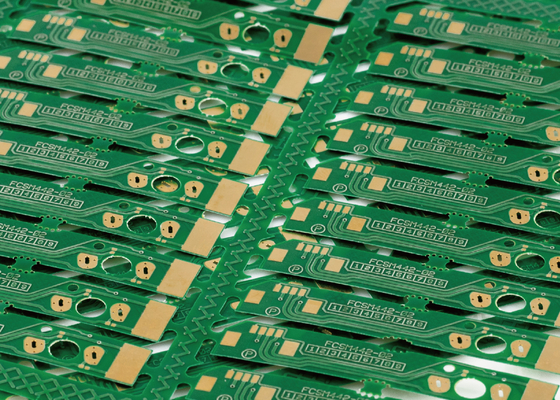

* modernes Handybrett, CSP-Neigung kleiner als 0.5mm (mit oder ohne Drähte zwischen BGA-Auflagen)

* die Plattenstruktur ist 3 + N + 3, und werden über Loch gestapelt.

Im Hinblick auf Darstellung erfordern solche Entwürfe eine Ringbreite von weniger als 75μm. In einigen Fällen ist die Ringbreite sogar kleiner als 50μm. Wegen des Ausrichtproblems, diese führen Sie unvermeidlich zu niedrigen Ertrag. Darüber hinaus gefahren durch Miniaturisierung, werden die Linien und der Abstand dünner und dünner - Sitzung diese Herausforderung erfordert das Ändern der traditionellen Darstellungsmethoden.

Dieses kann, indem es die Plattengröße, getan werden verringert oder eine Fensterladenbelichtungsmaschine für Plattendarstellung in einigen Schritten benutzen (vier oder sechs). Beide Methoden erzielen bessere Ausrichtung, indem sie den Einfluss der materiellen Deformation verringern. Das Ändern der Plattengröße führt zu hohe Materialkosten, und die Anwendung der Fensterladenbelichtungsmaschine führt zu niedrige Produktion jeden Tag. Auch nicht Methode kann die materielle Deformation vollständig lösen und die Defekte verringern, die auf dem fotografischen Film, einschließlich die tatsächliche Deformation des fotografischen Films bezogen werden, wenn sie Reihenbretter druckt.

Direkte Darstellung PWB-Lasers (LDI)
Wenn man eine Leiterplatte fabriziert, werden die Leiterzüge definiert durch, was der Darstellungsprozeß ist. Laser, den direkte Darstellung (LDI) die Spuren direkt mit einem in hohem Grade fokussierten Laserstrahl, dass in NC, anstelle des überschwemmten Lichtes steuerte, das durch ein Fotowerkzeug, ein Laserstrahl überschreitet schafft digital das Bild herausstellt.

Wie Laser tut direkte Arbeit der Darstellung (LDI)?

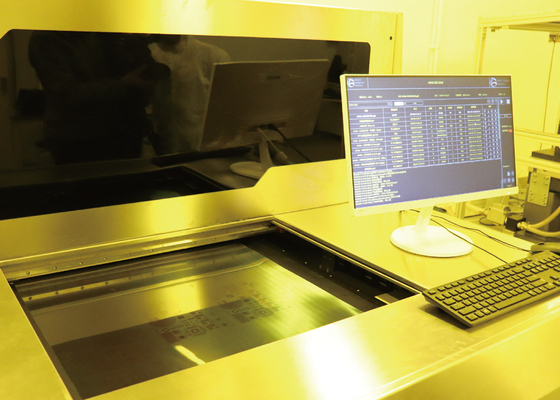

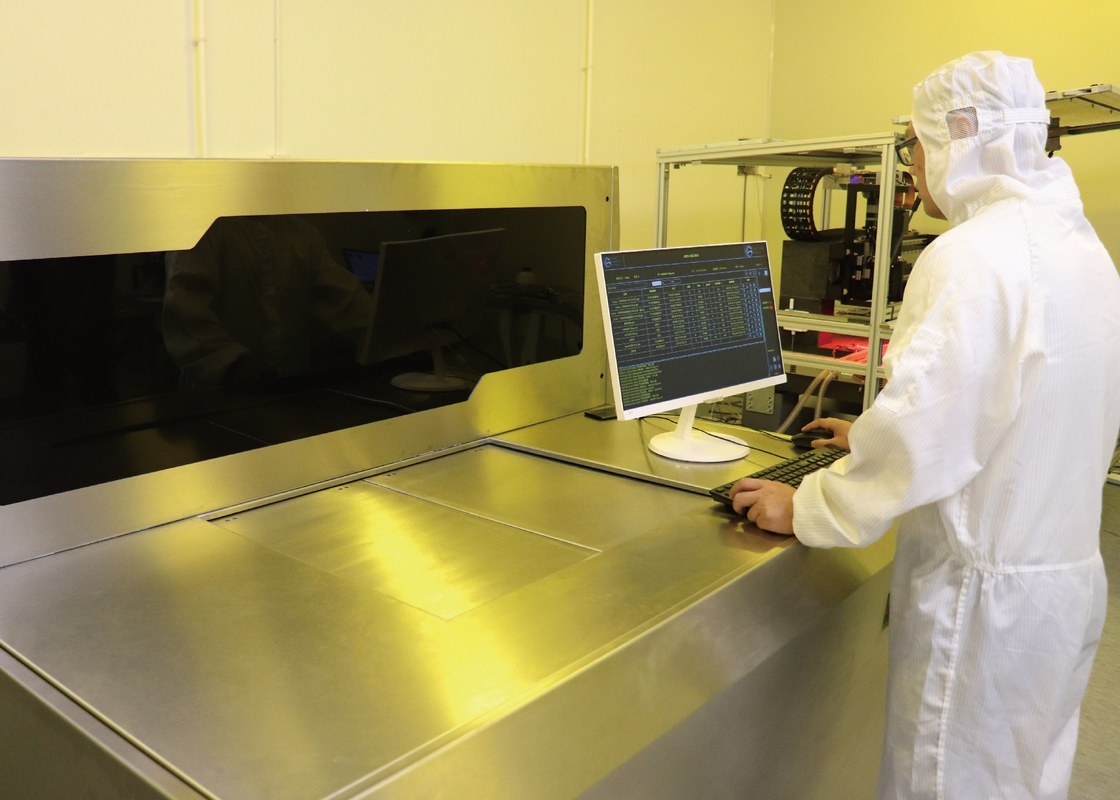

Direkte Darstellung Lasers benötigt ein PWB mit der lichtempfindlichen Oberfläche, die unter einen computergesteuerten Laser in Position gebracht wird. Und dann schafft der Computer das Bild auf dem Brett mit dem Licht von Laser. Ein Computer scannt die Brettoberfläche in ein Rasterbild und passt das Rasterbild an einen vorbelasteten CAD an, oder Nocken-Entwurfsdatei, die die Spezifikationen für das notwendige Bild einschließt, das für das Brett bestimmt ist, der Laser wird für das Bild auf dem Brett direkt schaffen benutzt.

Über uns
Wir sind ein innovativer Lieferant von verschiedenen Systemlösungen Darstellung PWB-Lasers direkten (LDI). Unsere Systemproduktpalettestrecken von den LDI-Systemkonfigurationen für Hochmischung und auftauchende PWB-Nischenanwendungen auf völlig automatisierten LDI-Systemlösungen für Massenproduktionsumwelt.
